Most w Kwidzynie - największy most extradosed w Europie (ZDJĘCIA)
W piątek uroczyste otwarcie mostu drogowego w Kwidzynie na Pomorzu – największego mostu typu extradosed w Europie i jednego z największych na świecie. Zobacz zdjęcia widowiskowej przeprawy przez Wisłę.
.

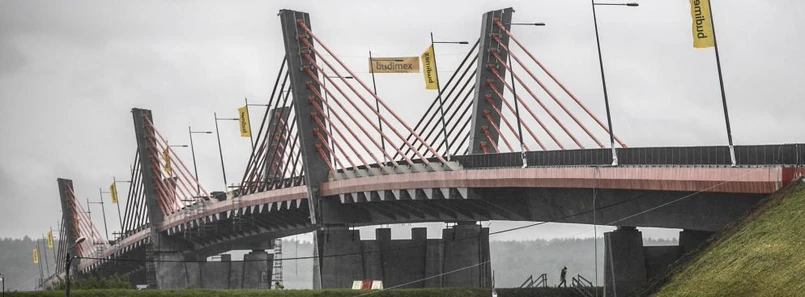

1 Most na Wiśle pod Kwidzynem znajduje się w ciągu drogi krajowej nr 90. Jest obiektem typu extradosed, podobnym do mostu wantowego, o długości ponad 800 m. Wraz z estakadami dojazdowymi 1867 m długości.
Agencja Gazeta / fot. Łukasz Głowala Agencja Gazeta
2 Po wybudowaniu, przy rozpiętościach głównych przęseł 2x204m oraz długości całkowitej – 808,5m., obiekt będzie największym mostem tego typu w Europie, jak również jednym z największych w świecie. Najdłuższy dotychczas obiekt w Europie (o rozpiętości przęsła 140 m i długości całkowitej 526 m) wybudowany został w Szwajcarii - Most Sunniberg.
Agencja Gazeta / fot. Łukasz Głowala Agencja Gazeta

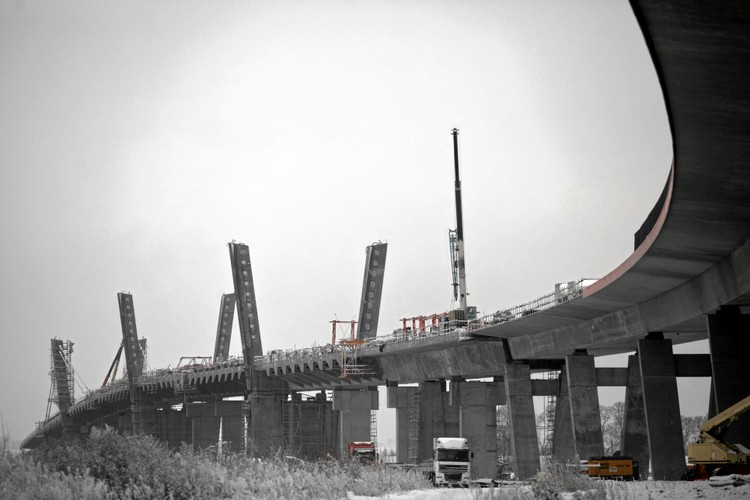

3 Most typu extradosed (z ang. extradosed prestressed bridge – EPB) łączący ideę mostu podwieszanego i belkowego sprężonego. W tego typu konstrukcjach część kabli sprężających poprowadzonych jest nad podporami (poza przekrojem dźwigara), które wykonane w formie niskich pylonów pełnią rolę tzw. dewiatorów. Rozpiętości przęseł mostów typu extradosed wynoszą najczęściej od 100 do 200 m. Dużą zaletą tego typu rozwiązania (w porównaniu z obiektami wantowymi) jest znaczne mniejszy koszt budowy, wynikający z konstruowania niższych pylonów.
Agencja Gazeta / Fot. Renata DĹbrowska Agencja Gazeta
4 Inwestycję zrealizowało polsko-hiszpańskie konsorcjum Budimex S.A. i Ferrovial Agroman. Znaczenie przeprawy podnosi fakt, że sąsiednie mosty wiślane znajdują się w odległości aż 40 km na północ w Tczewie i ponad 30 km na południe w Grudziądzu.
Agencja Gazeta / fot. Łukasz Głowala Agencja Gazeta

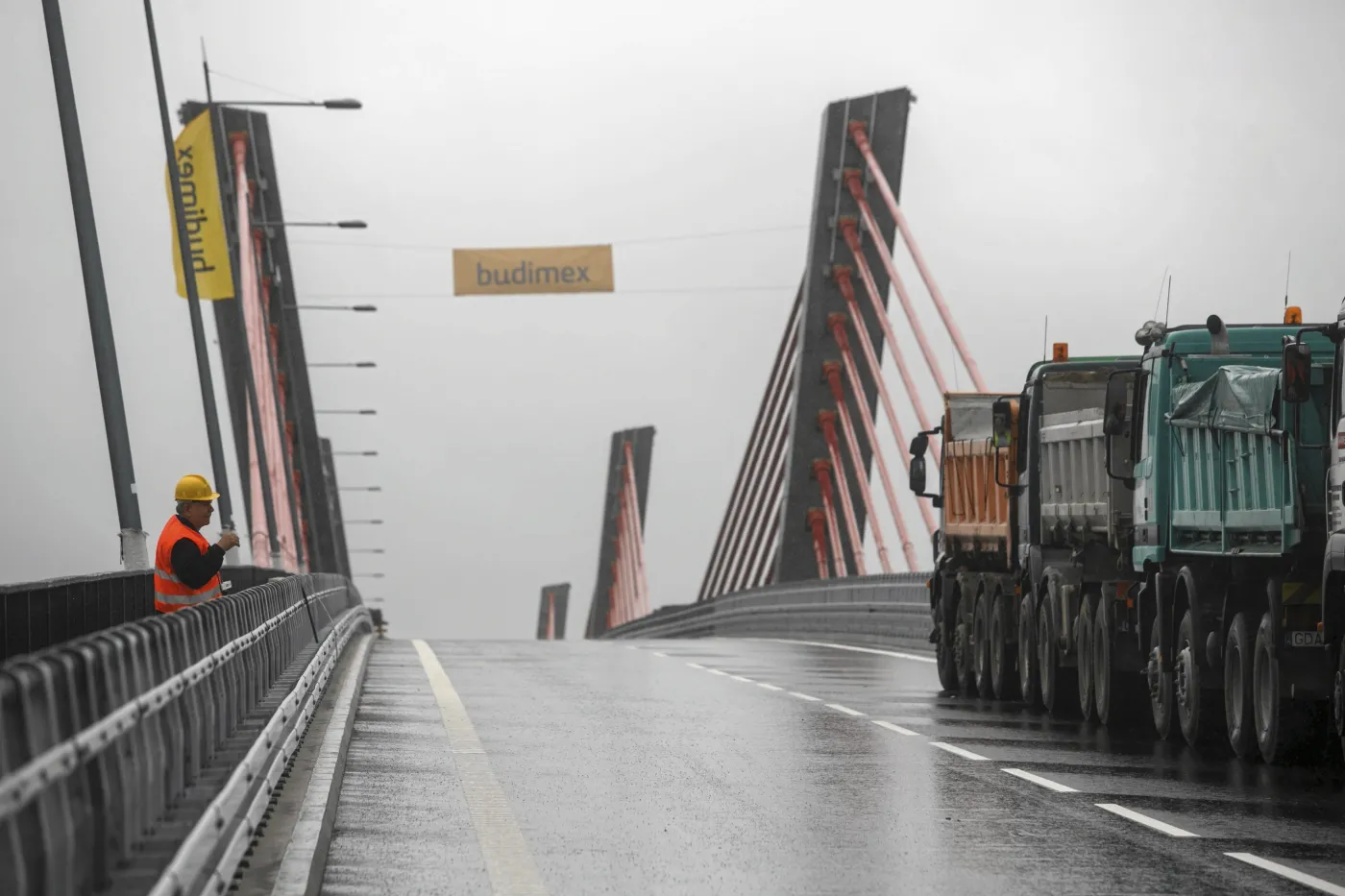

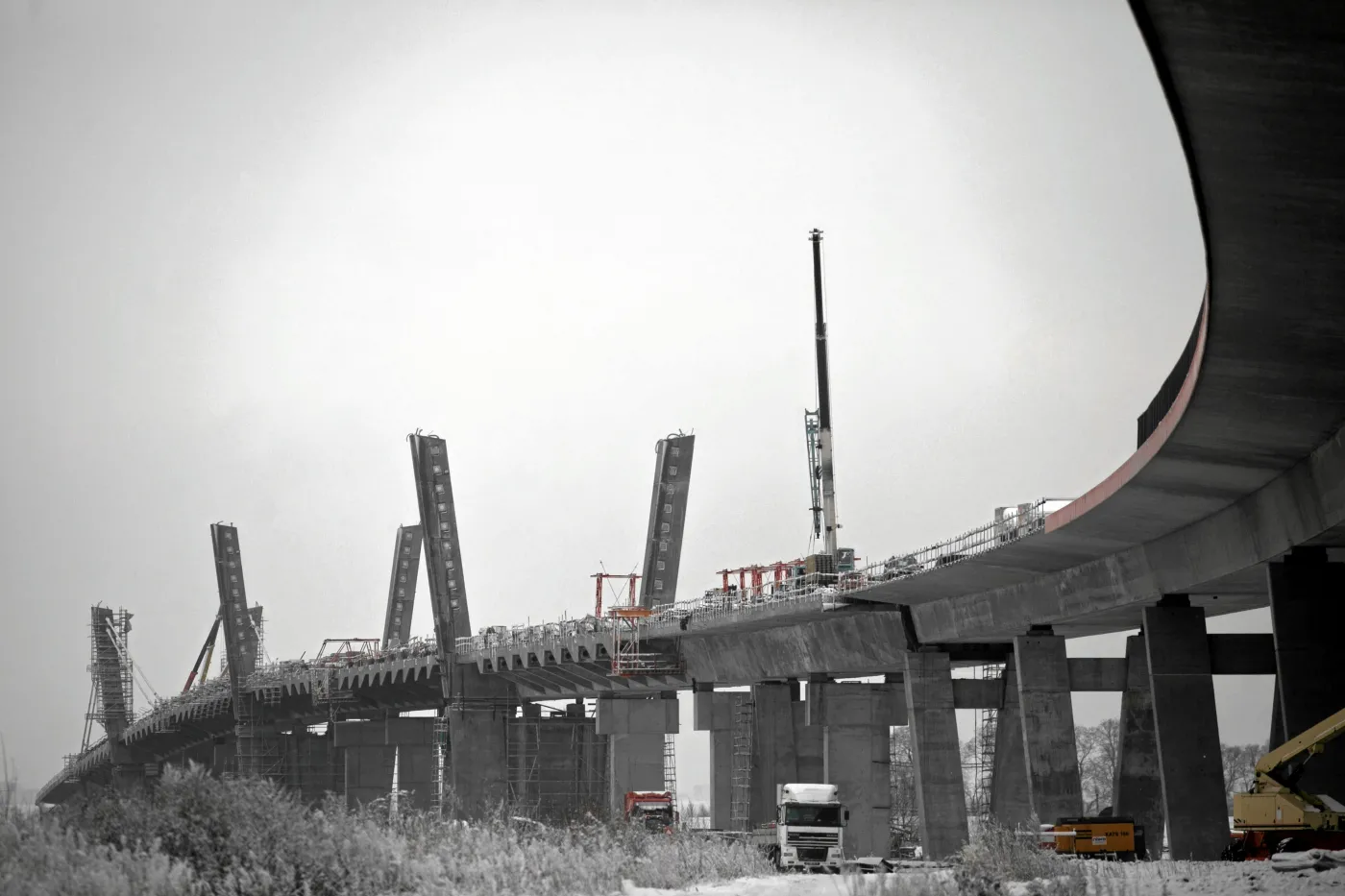

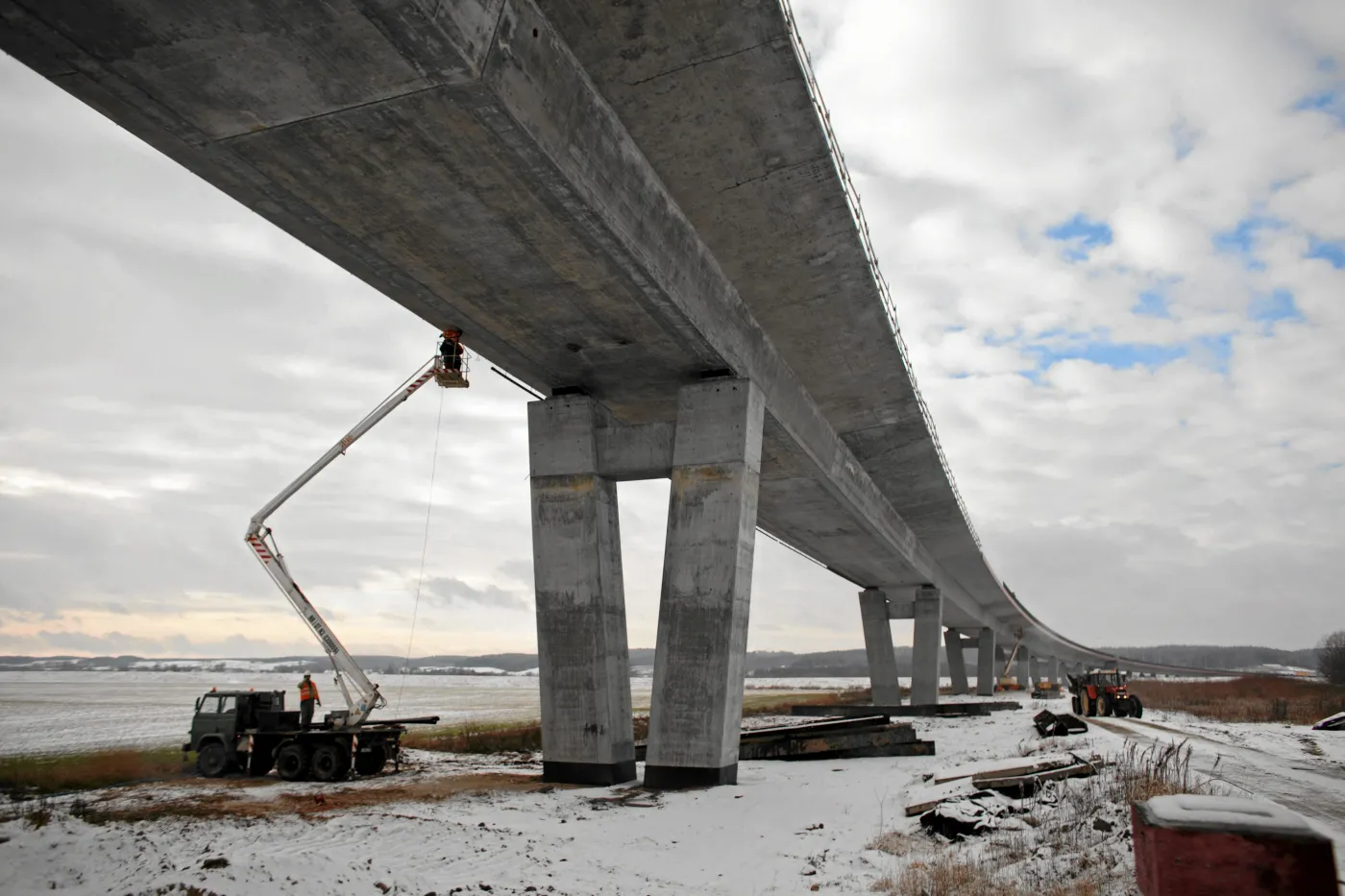

5 Dwa tygodnie temu odbywały się próbne obciążenia mostu w Kwidzynie. Polegały na zainstalowaniu w newralgicznych miejscach konstrukcji specjalnych czujników, które zbierały dane o jej zachowaniu się pod obciążeniem. Stanowiły je załadowane ciężarówki wjeżdżające na określone odcinki mostu. Maksymalnie było ich 28 i wraz z ładunkiem ważyły 860 ton. NA zdjęciu robotnicy podczas prac przy budowie mostu.
Agencja Gazeta / Fot. Renata DĹbrowska Agencja Gazeta

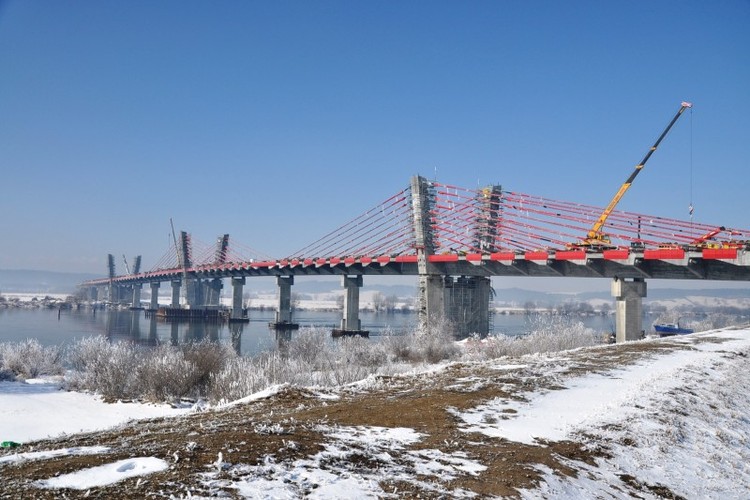

6 Budowa mostu w Kwidzynie w marcu 2013. Fot. GDDKiA
Media

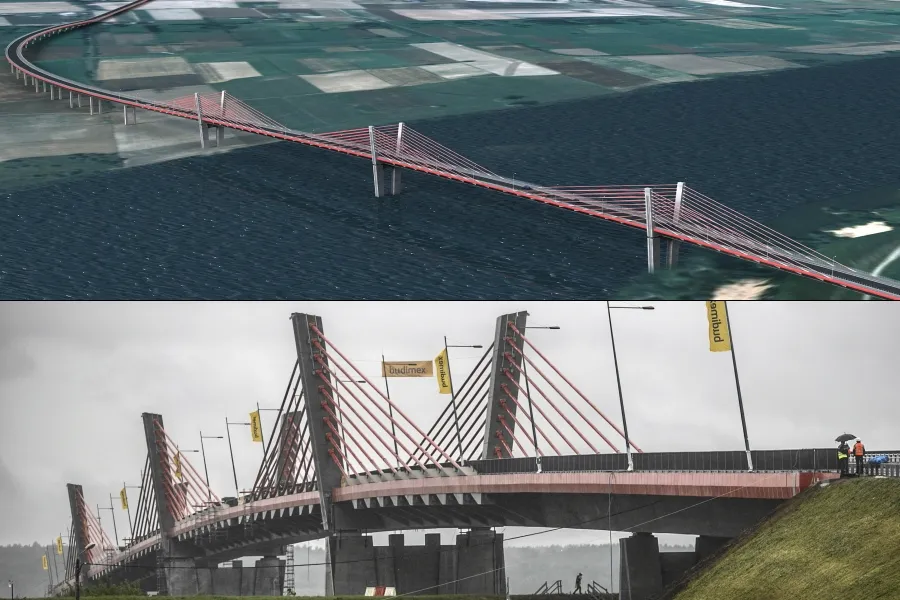

7 Most w Kwidzynie: wizualizacja (góra) oraz stan na dzień otwarcia 26 lipca 2013. Fot. Transprojekt Gdański sp.z o.o./Agencja Gazeta
Agencja Gazeta
