Akcelerator LHC (Large Hadron Collider, czyli Wielki Zderzacz Hadronów) znajduje się w ośrodku CERN pod Genewą. Jest najbardziej skomplikowanym urządzeniem skonstruowanym przez człowieka, rodzajem mikroskopu pozwalającego badać świat w bardzo małych skalach.

W akceleratorze dochodzi do zderzeń dwóch poruszających się w przeciwne strony wiązek cząstek – protonów lub jąder ołowiu.

LHC nie jest konstrukcją samodzielną. Aby działał, potrzebny jest cały kompleks akceleratorów, stopniowo rozpędzających cząstki jądrowe do coraz większych energii.

Reklama

Wszystko zaczyna się od wodoru, którego atomy składają się z jednego protonu i jednego elektronu. Atomy te raz na kilka godzin są pobierane z niewielkiej butli i jonizowane, czyli „odzierane” z elektronów. Tak otrzymane protony są kierowane do akceleratora liniowego Linac 2, gdzie rozpędza się je mniej więcej do 30% prędkości światła. Następnie trafiają do akceleratora PS Booster i tu ich energia kinetyczna wzrasta niemal 30-krotnie. Z Boostera protony są przekazywane do Synchrotronu Protonowego PS, a potem do Supersynchrotronu Protonowego SPS, na każdym etapie zwiększając energię ok. 20 razy. Niecałe pięć minut po opuszczeniu butli protony trafiają wreszcie do wnętrza tunelu Wielkiego Zderzacza Hadronów. Każdego dnia w LHC rozpędza się zaledwie kilka nanogramów (10-9 g) wodoru. Oznacza to, że gram tego pierwiastka wystarczyłby mniej więcej na milion lat pracy akceleratora.

Jeśli w LHC mają się zderzać wiązki jąder ołowiu, ich wstępne rozpędzanie wygląda nieco inaczej niż w przypadku protonów, jednak ostatnie etapy drogi także wiodą przez akceleratory PS i SPS.

W LHC cząstki są formowane w dwie przeciwbieżne wiązki. Biegną one w dwóch równoległych rurach średnicy kilku centymetrów. Rury ułożono ok. 100 metrów pod ziemią, w kolistym tunelu o obwodzie 27 km. Aby cząstki nie rozpraszały się za szybko na gazach, wewnątrz rur (na całej długości tunelu!) panuje ultrawysoka próżnia.

Docelowo protony będą rozpędzane w LHC do prędkości ok. 0,999999991 prędkości światła i w każdej sekundzie okrążą tunel ponad jedenaście tysięcy razy. Aby zmusić cząstki o tak dużych energiach do ruchu w kolistym tunelu, trzeba zakrzywiać ich tory za pomocą pola magnetycznego wytwarzanego przez ponad 1200 potężnych elektromagnesów. Prąd płynący przez uzwojenia magnesów ma natężenie kilkunastu tysięcy amperów – jak w niewielkim wyładowaniu atmosferycznym.

Elektromagnesy w tunelu LHC zbudowano z nadprzewodników, czyli materiałów, które w bardzo niskich temperaturach nie stawiają oporu elektrycznego. Wszystkie nadprzewodniki są schłodzone do temperatury zaledwie 1,9 stopnia powyżej zera bezwzględnego (oznacza to, że wewnątrz LHC jest chłodniej niż w otwartej przestrzeni kosmicznej). Oprócz magnesów dipolowych, prowadzących cząstki wzdłuż rur próżniowych, LHC wyposażono w zespoły magnesów ogniskujących i korekcyjnych, które zapobiegają rozbieganiu się wiązek i ogniskują je w punktach zderzeń wewnątrz detektorów.

Protony we wnętrzu akceleratora krążą w paczkach po ok. 100 miliardów. Energia jednej paczki może odpowiadać energii eksplozji nawet 80 kg trotylu. W tunelu akceleratora, w siedmiometrowych odstępach, jednocześnie może krążyć ponad 2800 takich paczek. W ostatecznej konfiguracji akceleratora obie protonowe wiązki będą miały energię pociągu o masie 800 t, pędzącego z prędkością 150 km/h. Kontrolowanie tak dużej energii przez tak złożone urządzenie jest unikatowym w skali świata wyzwaniem naukowym i technicznym.

Po przyspieszeniu wiązek do właściwej energii, cząstki mogą krążyć w tunelu przez wiele godzin. Intensywność wiązek stopniowo maleje z powodu kontrolowanych zderzeń wiązek w detektorach oraz wskutek rozpraszania cząstek na resztkach gazu w rurach próżniowych. Po paru godzinach wiązki są wypuszczane z tunelu i kierowane na bloki grafitowe, gdzie wytracają swoją energię.

Podczas zderzania wiązek energia kinetyczna pierwotnych cząstek (protonów lub jąder ołowiu) przekształca się w nowe, w większości nietrwałe cząstki. Zadaniem detektorów jest identyfikacja cząstek powstających w zderzeniach, pomiar ich położenia w przestrzeni, ładunku elektrycznego, prędkości, masy i energii. Naprawdę ciężkie cząstki mają czasy życia krótsze od jednej pikosekundy (10-12 s) i nie mogą być obserwowane w żadnym układzie detekcyjnym. Ich badanie jest możliwe tylko dzięki analizie energii i pędów zarejestrowanych produktów ich rozpadu.

Cząstki z obu przeciwbieżnych wiązek zderzają się ze sobą tylko w wybranych miejscach. W punktach przecięcia wiązek wybudowano detektory czterech głównych eksperymentów: ATLAS, CMS, ALICE i LHCb. ATLAS jest największym detektorem LHC. Zawiera osiem nadprzewodzących cewek magnetycznych, każda długości 25 m, ułożonych w kształcie cylindra wokół rury wiązki znajdującej się w środku detektora. Cały ATLAS ma 46 m długości, 25 m wysokości i 25 m szerokości, waży 7000 t. Trochę mniejszy CMS jest prawie dwukrotnie cięższy.

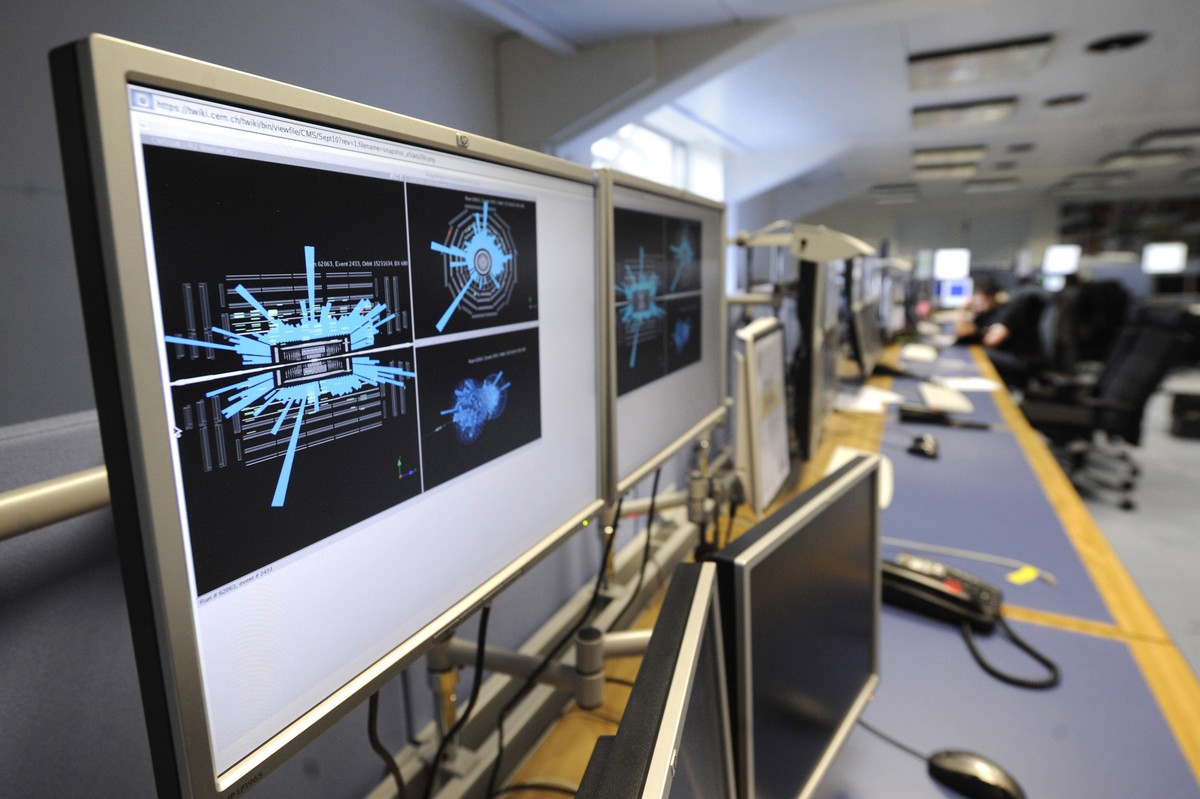

Maksymalna liczba zderzeń proton-proton w LHC może sięgać miliardów na sekundę – to miliony razy więcej przypadków niż umiemy zapisać. Dlatego specjalne układy elektronicze dokonują na bieżąco selekcji, oddzielając zderzenia ciekawe (do zapisania) od nieciekawych.
